Skizze fasen (3D)

Skizzen > Bearbveiten > Fasen

Mit dieser Funktion fasen Sie Ecken eines Linienzuges durch Angabe der Fasenlänge und des Fasenwinkels.

Geben Sie die gewünschten Werte ein, und identifizieren Sie die Ecke. Die angegebene Fasenlänge gilt für die Ecke, die dem Identifizierungspunkt am nächsten liegt.

Sie können anschließend weitere Ecken mit denselben Werten fasen.

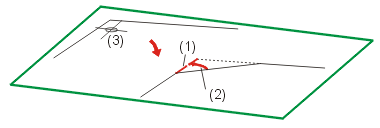

(1) Länge, (2) Winkel, (3) Ecke

Unter finden Sie weitere Funktionen zur Erzeugung von Fasen.

Fasen

fast alle Ecken eines Linienzuges mit derselben Fasenlänge.

Geben Sie die Fasenlänge (auf dem nächstgelegenen Schenkel), und identifizieren Sie eine Kante des Linienzuges. Sie können anschließend weitere Linienzüge mit derselben Fasenlänge fasen.

Fase, 2 Längen

fast Ecken eines Linienzuges durch Angabe der Fasenlängen.

Geben Sie die beiden Fasenlängen ein, und identifizieren Sie die zu fasende Ecke. Die erste Fasenlänge gilt für die Kante, die dem Identifizierungspunkt am nächsten liegt.

Sie können anschließend weitere Ecken mit denselben Werten fasen.
