Parallele Linienzüge und Kanten (Skizze)

Parallele, Abstand über Wert

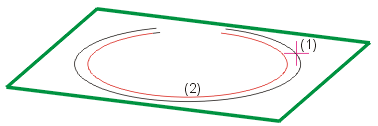

Hier wird eine Parallele zu einem vorhandenen Skizzenelement erzeugt. Der Abstand der Parallelen vom Original wird durch eine Werteingabe festgelegt. Identifizieren Sie das gewünschte Linienelement (1), und geben Sie den Abstand der Parallelen (2) vom Original ein. Die Parallele wird auf der Seite erzeugt, auf der Sie das Linienelement identifizieren.

Beispiel

Paralleler Linienzug

Hier ein zu einem vorhandenen Linienzug paralleler Linienzug erzeugt.

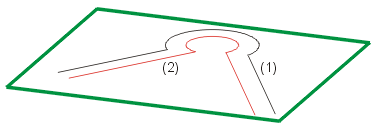

Identifizieren Sie den Linienzug (1), und geben Sie die Distanz des parallelen Linienzuges an. Auf  welcher  Seite der parallele Linienzug (2) erzeugt wird, hängt von der Cursorstellung bei der Identifizierung ab.

Beispiel

Beachten Sie bitte:

• Enthält der Linienzug Kreise oder Bögen, dann darf der Abstand den kleinsten Radius nicht überschreiten, wenn der Radius verkleinert werden soll.
• Erkennt HiCAD den identifizierten Linienzug nicht als zusammenhängend, obwohl er dies ist, müssen Sie ggf. vorher die Funktion LE sortieren verwenden.
• Enthält der Linienzug Ellipsen oder Splines, dann werden das Original und der parallele LInienzug approximiert. Das Original bleibt auch nach der Funktionsausführung approximiert. Legen Sie ggf. vor Anwendung der Funktion eine Kopie des Linienzuges an.

Parallele, Abstand über Punkt

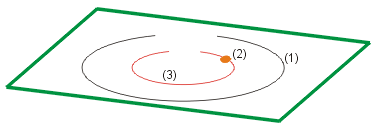

Hier wird eine Parallele zu einem vorhandenen Skizzenelement erzeugt. Bei dieser Funktion wird der Abstand der Parallelen (3) nicht durch eine Werteingabe, sondern durch eine Punktbestimmung festgelegt Identifizieren Sie das gewünschte Linienelement (1), und bestimmen Sie den Abstandspunkt (2).
