Einstellungen Verschraubungen (3D)

3D-Standard > Normteile > Versch... > Einstellungen

Mit dieser Funktion legen Sie die Einstellungen für den Einbau von Verschraubungen fest.

Geometrie und Ausführung

Die Optionen unter Geometrie und unter Ausführung bestimmen die Darstellung einer Verschraubung.

• Geometrie
  Bohrungen, Normteile, Achsen und Gewinde lassen sich hier durch Aktivierung/Deaktivierung der Checkboxen ein- bzw. ausblenden.

• Detaillierung

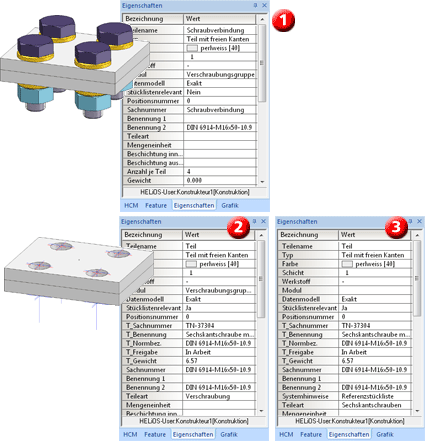

  Bei der Einstellung Exakte Detaillierung (1) werden die Schraubenköpfe detailliert dargestellt. Zur Performanceoptimierung kann es insbesondere in großen Konstruktionen mit vielen Verschraubungen sinnvoll sein, die komprimierte Darstellung (2) zu wählen. Sollen komprimierte Verschraubungen inkl. der Scheiben+Muttern auch bei der Gleichteilsuche, Positionierung, Stücklistenerstellung und Produktstrukturübergabe an HELiOS mit berücksichtigt werden können, dann wählen Sie die Darstellungsart Referenzierte Stückliste (3).

Beispiel

Klemmlänge

Zur Bestimmung der Klemmlänge einer Verschraubung stehen zwei Verfahren zur Verfügung:

• Berechnen
  Die Klemmlänge wird von HiCAD automatisch berechnet.
• Abgreifen
  Bestimmung durch Übernahme einer Distanz aus Ihrer Konstruktion. In diesem Fall wird zur Ermittlung der Klemmlänge das Menü Distanzen angezeigt.
• Ganz durch
  Die Klemmlänge ergibt sich aus der Höhe der zu verschraubenden Teile

Einbaumodus

Hier bestimmen Sie die Ebene für den Einbau.

• Bearbeitungsebene abfragen
  Vor dem Einbau eines Normteils wird die Definition/Identifizierung einer Bearbeitungsebene abgefragt.
• Aktive Bearbeitungsebene
  Die gerade aktive Bearbeitungsebene wird verwendet. Ist keine Bearbeitungsebene aktiv, dann erfolgt der Einbau senkrecht zur XY-Ebene des aktiven Koordinatensystems.
• Kontaktfläche
  Es wird die gemeinsame Fläche mit einem anderen Teil gesucht.

Schraubenzuordnung

Über diese Optionen legen Sie die Zuordnung von Normteilen in der Teilestruktur fest.

• 1.Teil (nur bei Verschraubungen)

Handelt es sich um eine Verschraubung, dann wird diese als Nebenteil SCHRAUBVERBINDUNG dem Bauteil zugeordnet, das Sie beim Einbau zuerst identifiziert haben. Das Nebenteil SCHRAUBVERBINDUNG besteht seinerseits aus verschiedenen Nebenteilen wie Schrauben oder Unterlegscheiben. (siehe auch Zusatzteile)

Bei Einbau einzelner Normteile ist diese Option identisch mit Aktives Teil.

• Aktives Teil

Handelt es sich um eine Verschraubung, dann wird diese als Nebenteil SCHRAUBVERBINDUNG dem aktiven Teil zugeordnet. Das Nebenteil SCHRAUBVERBINDUNG besteht seinerseits aus verschiedenen Nebenteilen wie Schrauben oder Unterlegscheiben. (siehe auch Zusatzteile)

Einzelne Normteile werden dem aktiven Teile als Nebenteil zugeordnet. Der Teilename wird dabei von HiCAD automatisch generiert, in Abhängigkeit von der gewählten Norm und den Normteilabmessungen.

• Hauptteil/Stahlbauhauptteil

Die Schraubverbindung bzw. das einzelne Normteil wird als neues Hauptteil bzw. Stahlbauhauptteil eingefügt. Die Namensgebung erfolgt analog zu den anderen Optionen.

Zusatzteile

Hier können Sie die Zuordnung der Zusatzteile einer Verschraubung, wie Unterlegscheiben und Muttern, innerhalb der Teilestruktur festlegen.

• Nebenteil
  Die Zusatzteile werden den Schrauben als Nebenteile untergeordnet.
• Parallelteil
  Die Zusatzteile befinden sich auf der gleichen Ebene wie die Schrauben.

Fertigung

Mit diesen Optionen bestimmen Sie den Fertigungstyp. Mögliche Optionen sind:

• Werksmontage
• Baustellenmontage und
• Baustellenfertigung.

Fenster nicht mehr einblenden

Das jeweilige Einstellungsfenster wird normalerweise bei jedem Aufruf einer Einbaufunktion angezeigt. Wollen Sie dies nicht, dann aktivieren Sie die Checkbox Fenster nicht mehr einblenden. Wollen Sie später die Einstellungen ändern, dann müssen Sie explizit die entsprechende Einstellungsfunktion aktivieren.
