Verschraubung - Teilezuordnung (3D)

3D-Standard > Normteile > Versch... > Teile-Zuordnung

Mit den folgenden Funktionen können Sie die Teile-Zuordnung von Verschraubungen prüfen und ggf. ändern.

Zuordnung prüfen

3D-Standard > Normteile > Versch...> Zuordnung prüfen

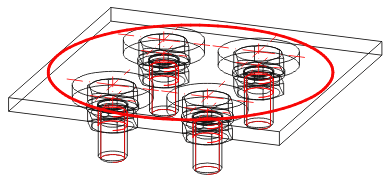

Diese Funktion prüft, ob zu den Verschraubungen der aktuellen Konstruktion jeweils mindestens zwei zu verschraubende Teile vorhanden sind. Alle Verschraubungen, bei denen dies nicht der Fall ist, werden mit einem Kreis markiert.

Wenn Sie diese Markierungen beibehalten wollen, z.B. für eine spätere Korrektur der gefundenen Verschraubungen, dann bestätigen Sie die Kontrollabfrage Markierung beibehalten ? mit JA. Die Markierungen werden als Kantenzüge in einem Teil mit dem Namen SCHRAUBENKONTROLLE abgelegt und in der Konstruktion gespeichert.

Im Kontextmenü für Verschraubungen (RMT) finden Sie die Funktion Zugeordnete Teile markieren. Mit dieser Funktionen können Sie sich die Teile anzeigen lassen, die durch die identifizierte Verschraubung verbunden sind.

Verschraubung manuell neu zuordnen

3D-Standard > Normteile > Versch...> Manuell neu zuordnen

Mit dieser Funktion führen Sie die Zuordnung einer Verschraubung zu den zu verschraubenden Teilen manuell durch.

Identifizieren Sie die Verschraubung.
Wählen Sie die Teile aus, die verschraubt, d.h. denen die Verschraubungen zugeordnet werden sollen.
Beenden Sie die Auswahl der zu verschraubenden Teile mit der rechten Maustaste.

Hinweise:

Diese Funktion ist beispielsweise sinnvoll, wenn bei der Funktion Teil wiederholen nicht alle zu verschraubenden Teile einer Schraubenverbindung mit kopiert worden sind – z.B. DAST-Anschlüsse im Stahlbau.
Bei allen Teilen, die gemeinsam mit der Verschraubung kopiert werden, wird die Zuordnung zur (neuen) Schraube während des Kopiervorgangs bereits aktualisiert bzw. wird die Zuordnung gelöscht, wenn Schraube und zu verschraubendes Teil nicht gemeinsam kopiert werden.

Verschraubung automatisch neu zuordnen

3D-Standard > Normteile > Versch...> Automatisch neu zuordnen

Hier versucht HiCAD soweit wie möglich, fehlerhafte Zuordnungen von Verschraubungen automatisch zu korrigieren.
