Neue Schweißnaht einbauen (3D)

3D-Standard > Normteile > Schw...

Mit dieser Funktion fügen Sie neue Schweißnähte ein.

Nach dem Aufruf der Funktion wird das Dialogfenster Schweißnähte angezeigt. Parallel dazu fordert HiCAD Sie auf, die Teile zu identifizieren, die miteinander verschweißt werden sollen. Die Teile müssen sich nicht berühren.

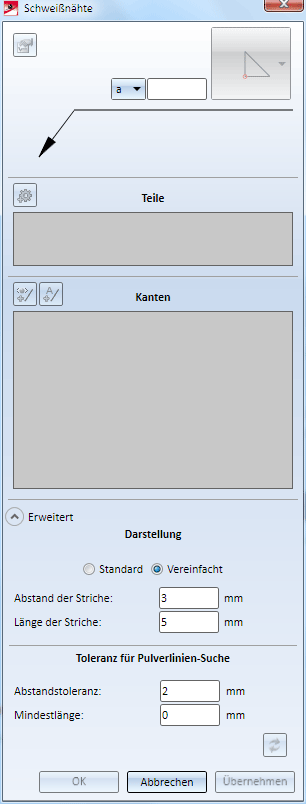

Das Dialogfenster Schweißnähte

Teile auswählen

Identifizieren Sie zuerst das anzuschweißende Bauteil und dann das Bauteil, an das angeschweißt werden soll. Die identifizierten Teile werden in die Bauteilliste des Dialogfensters eingetragen.

Wollen Sie Teile aus der Bauteilliste entfernen, dann klicken Sie mit der rechten Maustaste auf das Teil und wählen Sie die Funktion Löschen. Um ein neues Teil in die Bauteilliste einzutragen, klicken Sie auf das Symbol Teil auswählen und identifizieren das gewünschte Teil in der Konstruktion.

Pulverlinien bestimmen

Die Pulverlinien für die Verschweißung werden von HiCAD nach der Auswahl der zu verschweißenden Teile - falls möglich - automatisch ermittelt und in der Konstruktion farbig markiert. Dabei werden unter Toleranz für Pulverlinien-Suche angegebenen Toleranzen berücksichtigt.

Fall 1: Es wurden Pulverlinien gefunden

Wollen Sie alle markierten Pulverlinien übernehmen, dann klicken Sie auf das Symbol Auto . Die entsprechenden Kanten werden dann in die Kantenliste des Dialogfensters übernommen.

Wollen Sie nur einzelne Kanten übernehmen, dann klicken Sie auf das Symbol Einzeln und identifizieren Sie die Kanten mit dem Cursor. Diese werden in die Kantenliste des Dialogfensters übernommen. Sie beenden die Kantenauswahl mit der rechten Maustaste.

Um Einträge aus der Kantenliste zu entfernen, klicken Sie mit der rechten Maustaste auf die entsprechende Zeile und wählen im Kontextmenü den Befehl Löschen.

Fall 2: Es wurden keine Pulverlinien gefunden

In diesem Fall erfolgt eine entsprechende Fehlermeldung. Ändern Sie dann - falls gewünscht den Wert für die Abstandstoleranz und/oder die Mindestlänge (beide >= 0 und <= 100).

Über das Symbol bzw. können Sie die Fensterbereiche Darstellung und Toleranz für Pulverlinien-Suche ein- bzw. ausblenden.

Die Darstellung der Schweißnaht

Bei der Darstellung der Schweißnaht können Sie zwischen der Standard-Darstellung (Maschinenbau) und der vereinfachten Darstellung (Stahlbau) wählen. Darüber hinaus können Sie die den Abstand und die Länge der Linien für die Schweißnahtdarstellung festlegen.

Bei der vereinfachten Darstellung wird am Anfang und Ende der Schweißnaht (bei unterbrochenen Schweißnähten pro Teilnaht) je eine Linie der angegebenen Länge sowie die Verbindung dieser beiden Linien erzeugt.

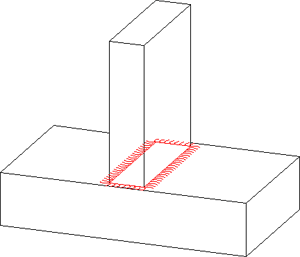

Standard-Darstellung

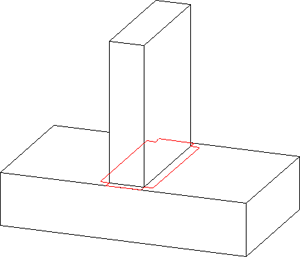

Vereinfachte Darstellung

Einstellungen für die Fahne

Oben im Dialogfenster können Sie die Einstellungen für die Schweißnahtfahne vornehmen, d.h. den Schweißnahttyp und weitere für diesen Typ erforderliche Angaben wie die Schweißnahtdicke. Anstelle der Auswahl von a-Maß oder z-Maß können Sie in der Listbox auch den Leereintrag wählen.

Um in die erweiterten Einstellungen zu gelangen, klicken Sie auf das Symbol Einstellungen . Die Bedienung des anschließend angezeigten Dialogfensters erfolgt im wesentlichen analog zur Funktion Schweißnahtsymbol einfügen, es stehen aber nicht alle dort verfügbaren Optionen zur Verfügung.

Zum Einfügen der Schweißnahtfahne, klicken Sie die Schweißnaht nach dem Einfügen mit der rechten Maustaste an, wählen im Kontextmenü die Funktion Schweißnahtfahne einfügen und bestimmen dann den Anfangspunkt der Fahne durch Identifizierung eines Punktes oder einer Kante.

Haben Sie alle gewünschten Optionen und Parameter eingestellt, dann stehen Ihnen zum Einbau der Schweißnaht die folgenden Möglichkeiten zur Verfügung:

Übernehmen	Die Schweißnaht wird mit den angegebenen Parametern erzeugt. Nach der Erzeugung der Fahne ist die Funktion Schweißnaht weiterhin aktiv!
OK	Wie Übernehmen, aber das Dialogfenster wird geschlossen, d.h. die Funktion wird beendet.
Abbrechen	Mit dieser Schaltfläche beenden Sie die Funktion Schweißnaht einfügen. In der Kantenliste aufgeführte, noch nicht verschweißte Kanten, werden nicht mehr berücksichtigt.

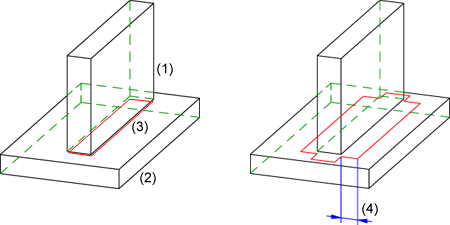

In der folgenden Abbildung ist eine Kehlnaht zwischen den beiden Quadern (1) und (2) eingefügt worden, wobei die Pulverlinien (3) automatisch bestimmt wurden (4=Länge der Striche).

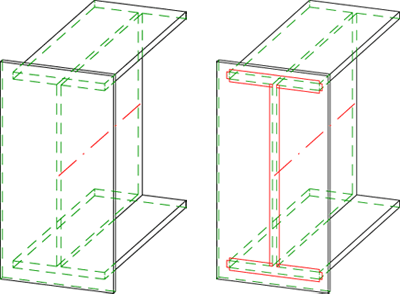

Beispiel: Schweißnaht zwischen Stahlbau-Profil und Blech

Beispiel: Schweißnaht mit Fahne

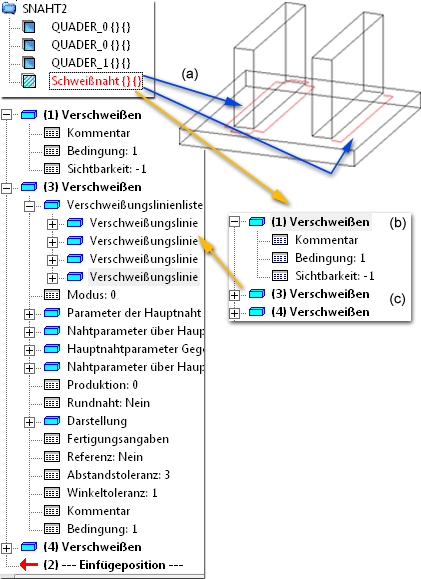

Zu jedem Schweißnaht-Hauptteil gehört ein entsprechendes Feature-Protokoll. Dieses besteht aus einem "übergeordneten" Erzeugungsfeature und je einem Feature mit Verwaltung der Nahtumgebung für die eigentlichen Schweißnähte. Beachten Sie dabei, dass für Schweißnähte, die in einem Arbeitsschritt erzeugt werden nur ein solches Feature angelegt wird.

Im abgebildeten Beispiel sind zunächst - in einem Arbeitsschritt - die Schweißnähte links erzeugt worden. Dabei wurde das Hauptteil Schweißnaht (a) erzeugt. Anschließend ist bei aktivem Schweißnaht-Hauptteil die Schweißnahtfunktion erneut aufgerufen und die rechte Schweißnaht erzeugt worden. Das Featureprotokoll enthält dann das Erzeugungsfeature (b) und zwei Schweißnahtfeature (c), wobei im Beispiel das Feature (3) für die zuerst erzeugten Schweißnähte steht (daher auch vier Einträge unter Verschweißungslinienliste).

Hinweise:

Die erzeugten Schweißnähte werden in einem Hauptteil mit der Sachnummer Schweißnaht verwaltet und sind je nach Art der Darstellung vom Typ Teil mit freien Kanten oder Solid.
Die Schweißnaht wird immer in die übergeordnete Baugruppe der zu verschweißenden Teile eingetragen. Existiert hier noch kein Schweißnahtteil, dann wird es neu angelegt. Ist bereits ein Schweißnahtteil vorhanden, wird die neue Schweißnaht diesem Teil zugeordnet. Das bedeutet, dass pro Baugruppe immer nur ein Schweißnahtteil existiert. Existiert keine übergeordnete Baugruppe der zu verschweißenden Teile, dann wird unterhalb der Konstruktion ein neues Schweißnaht-Hauptteil angelegt und ggf. wiederverwendet.
Um eine Schweißnaht zu bearbeiten, klicken Sie in der Konstruktion die Schweißnahtdarstellung oder die Fahne mit der rechten Maustaste an und wählen im Kontextmenü die Funktion Schweißnaht bearbeiten bzw. Schweißnahtfahne editieren. Wurde die Schweißnaht im Stahlbau mit einer auf einer Designvariante basierenden Anschlussfunktion erzeugt, dann wird zur Änderung der Schweißnaht das Dialogfenster der entsprechenden Anschlussfunktion geöffnet. Bei anderen 3D-Schweißnähten wird dasselbe Dialogfenster wie beim Einbau angezeigt. Das Schweißnaht-Feature wird nach der Bearbeitung aktualisiert.
Schweißnähte sind auch im ICN sichtbar. Wenn Sie im ICN mit der rechten Maustaste auf eine Schweißnaht klicken, haben Sie die Möglichkeit, die Schweißnähte in der Konstruktion aus-/einzublenden.
Soll die Schweißnaht in Teilnähte aufgeteilt werden, dann ändern Sie im zugehörigen Feature-Protokoll unter Parameter der Hauptnaht den Eintrag Unterbrechung auf Ja und geben dann die Länge, den Abstand sowie die Anzahl der Teilnähte ein.

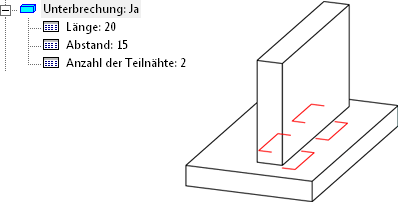

Schweißnaht mit Teilnähten

Mit früheren HiCAD Versionen (vor HiCAD 2011) erstellte Schweißnahtfahnen werden automatisch in das neue Format konvertiert. Dies gilt aber nicht für die Schweißnähte selbst!
Für die Textparameter der Schweißnahtfahne (Font, Höhe, Farbe etc.) werden die im HiCAD Konfigurationsmanagements definierten Default-Einstellungen verwendet. Zur nachträglichen Änderung der Textparameter der Fahne können Sie die Funktion Schriftart ändern im Kontextmenü für Scheißnahtfahnen verwenden.
Für Schweißnähte steht eine spezielle Stücklistenkonfiguration HICAD_WELDMENTS.RMS zur Verfügung.
Wenn zum Verschweißen ein Blech-Hauptteil ausgewählt wird, werden die Schweißnähte für alle drunterliegenden Blechteile bestimmt und und die nicht sinnvollen (doppelt liegenden) Pulverlinien entfernt. Falls ein Nebenteil zum Verschweißen ausgewählt wird, dann wird nur das Nebenteil verschweißt.
