Bohrungstabellen (3D)

3D Bemaßung + Text > Tools > Extras > Bohrungstabelle

Mit dieser Funktion erzeugen Sie eine neue Bohrungstabelle. Dabei sucht HiCAD automatisch nach den innerhalb einer Ebene liegenden Normbearbeitungen der Konstruktion und zeigt deren Daten in einer Tabelle an.

1. Identifizieren Sie die Fläche (Ebene), in der die Normbearbeitungen liegen.
2. Legen Sie einen Bezugspunkt fest. Auf diesen Punkt beziehen sich die in der Tabelle ausgegebenen Koordinaten der Normbearbeitungen.
3. Bestimmen Sie die Position der Tabelle in der Konstruktion.

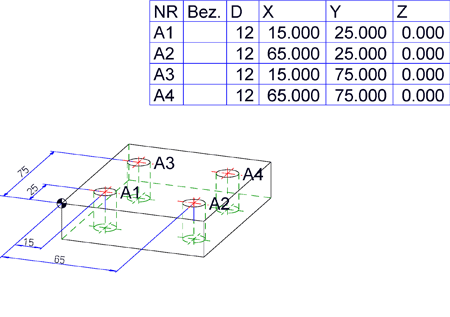

HiCAD setzt die Tabelle mit den Daten der gefundenen Normbearbeitungen an die angegebene Position und beschriftet die Normbearbeitungen entsprechend.

Hinweise:

• Bei dieser Funktion werden die Einstellungen für Bohrungstabellen berücksichtigt.
• Zur Bearbeitung von Bohrungstabellen verwenden Sie die Funktionen des entsprechenden Kontextmenüs. Klicken Sie dazu mit der rechten Maustaste auf die Tabelle.
