Maß-Assoziativität (3D)

Maße aktualisieren

3D-Bemaßung + Text > Tools > Extras > Aktualisieren

Die HiCAD Bemaßung arbeitet assoziativ, d.h. beim Modellieren und Transformieren von Teilen wird deren Bemaßung automatisch angepasst. In einzelnen Fällen kann es beispielsweise bei komplexen Konstruktionen dazu kommen, dass das Maß intern zwar neu berechnet, die Darstellung am Bildschirm aber nicht angepasst wird. In solchen Fällen verwenden Sie die Funktion Maße aktualisieren. Dabei können Sie wählen, ob

	nur einzelne Maße,
	alle Maße des aktiven Teils,
	alle Maße der Konstruktion oder
	alle innerhalb eines Rechtecks oder mehrerer Rechtecke (RMT = Ende der Rechtecksbestimmung) liegenden Maße

berücksichtigt werden sollen.

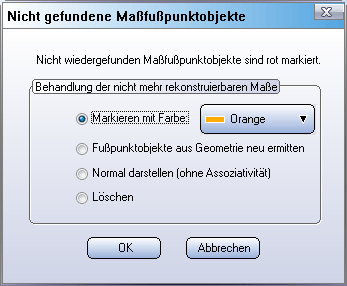

Die Funktion wird in der Regel automatisch ausgeführt, wenn Sie bemaßte Teile transformieren und modellieren. Kann die Funktion Maße aktualisieren nicht einwandfrei durchgeführt werden, weil Maßfußpunkte nach der Transformation nicht eindeutig sind oder nicht mehr gefunden werden können, dann werden die nicht aktualisierbaren Maße farbig markiert und es wird eine entsprechende Meldung ausgegeben:

Wählen Sie dann die Option für die Weiterbehandlung der Maße, und verlassen Sie das Fenster mit OK.

Die Behandlung der Maßfußpunkte im Falle nicht aktualisierbarer Maße kann über das HiCAD Konfigurationsmanagement (ISDConfigEditor.exe) voreingestellt werden und zwar unter ALLGEMEIN > ZEICHNUNGEN > BESCHRIFTUNGEN > BEMASSUNG mit dem Parameter DARSTELLUNG von FORMELN in PARAMETERMASSEN. Dort haben Sie folgende Einstellungsmöglichkeiten:

0	Die Maßfußpunkte werden gelöscht.
1	Die Maßfußpunkte werden markiert
2	Die Fußpunkte werden normal dargestellt und das Maß als nicht-assoziatives Maß beibehalten.
4	Die Fußpunkte werden aus der Geometrie neu ermittelt.

Der hier gewählte Wert bestimmt die Voreinstellung im Dialogfenster Nicht gefundene Maßfußpunkte.

Maßkennzeichnung entfernen

3D Bemaßung + Text >Tools > Extras > Maßkennzeichnung entfernen

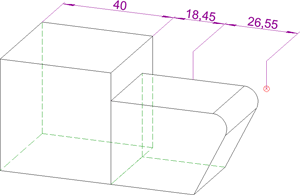

Wenn die Funktion Maße aktualisieren nicht einwandfrei durchgeführt werden kann und Sie die Markierung nicht rekonstruierbarer Maße gewählt haben, dann werden die Fußpunkte der entsprechenden Maße mit einer Kennzeichnung versehen.

Diese Kennzeichnung können Sie mit der Funktion Maßkennzeichnung entfernen wieder aufheben.
