Verschiebt die Maßzahl unabhängig von der Maßlinie
Maßzahl verschieben, parallel zu Maßlinie
Verschiebt die Maßzahl entlang der Maßlinie
Führungslinie für Maßzahl erzeugen
Fügt eine Führungslinie ein.
Identifizieren Sie die Maßzahl. HiCAD setzt den Anfangspunkt der Führungslinie automatisch. Bestimmen Sie dann die Folgepunkte und drücken Sie die rechte Maustaste, um die Führungslinie wie dargestellt zu übernehmen.
Führungslinie für Maßzahl löschen
Löscht die Führungslinie einer Maßzahl.
Sichtbarkeitfür Maßzahl einstellen
Maßzahlen lassen sich mit dieser Funktion gezielt ein- und ausblenden. Identifizieren Sie das gewünschte Maß. Das Dialogfenster Sichtbarkeit Maßzahl/Maßlinie wird angezeigt.
- Maßzahl in Ansicht darstellen
Durch Aktivieren/deaktivieren dieser Checkbox bestimmen Sie, ob die Maßzahl in der aktiven Ansicht ein- oder ausblendet wird.
Für Maßzahlen, die auf der Maßlinie liegen, kann die Maßlinie in der aktiven Ansicht unterbrochen werden.

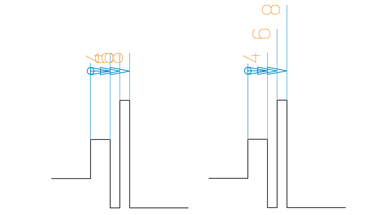

Maßzahlen kollisionsfrei anordnen
Ordnet eventuell miteinander kollidierende Maßzahlen einer Distanzmaßstruktur neu an. Identifizieren Sie ein Teilmaß der entsprechenden Bemaßungsstruktur.
Maßzahl, Text übernehmen
Mit dieser Funktionen lassen sich Maßzusatztexte einer Maßzahl in andere Maße kopieren - inklusive aller Parameter (Font, Größe, Position etc.).
- Identifizieren Sie zuerst das Referenzmaß, d.h. das Maß, dessen Zusatztexte Sie kopieren wollen.
- Identifizieren Sie dann nacheinander die Maße, in die Sie die Zusatztexte einfügen wollen.
Sie beenden die Funktion mit der mittleren Maustaste
Wenn Sie die Funktion auf Maße anwenden, die bereits Zusatztexte enthalten, dann werden diese nicht gelöscht oder überschrieben, sondern die kopierten Texten werden den vorhandenen Texten vorangestellt bzw. angehängt.
Alternativ erreichen Sie
diese Bearbeitungsfunktionen auch über das Kontextmenü für Maßzahlen. Dazu klicken Sie mit der rechten Maustaste auf eine Maßzahl.
