Symbole setzen/löschen (3D)

3D Bemaßung + Text > Bearbeiten > Edit... > Symbole

Mit diesen Funktion können Sie Bemaßungssymbole in einen Maßtext einfügen oder bereits vorhandene Symbole wieder entfernen.

	Symbol setzen, Einzeln
	Symbol setzen, Struktur
	Symbol setzen, Rechteck
	Symbol löschen, Einzeln
	Symbol löschen, Struktur
	Symbol löschen, Rechteck

Alternativ erreichen Sie diese Bearbeitungsfunktionen auch über das Kontextmenü für Maßzahlen. Dazu klicken Sie mit der rechten Maustaste auf eine Maßzahl.

Symbole setzen

3D Bemaßung + Text > Bearbeiten > Edit... > Symbole > Setzen

Mit diesen Funktionen fügen Sie Symbole in den Maßtext ein.

Wählen Sie zunächst durch Aktivierung der entsprechenden Funktion, ob nur einzelne Maße, alle Maße einer Bemaßungsstruktur oder alle innerhalb eines Rechtecks liegenden Maße bearbeitet werden sollen.

Das Dialogfenster Symbole wird angezeigt.

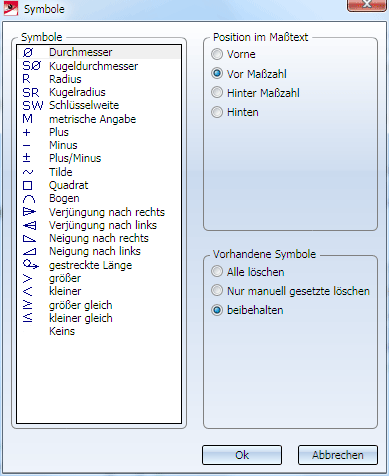

Das Dialogfenster Symbole

Wählen Sie das gewünschte Symbol und bestimmen Sie die Position im Maßtext. Unter Vorhandene Symbole legen Sie fest, wie mit bereits vorhanden Symbolen eines Maßes verfahren werden soll.

Nach dem Verlassen des Dialogfenster mit OK fordert HiCAD - je nach gewählter Funktion - die Identifizierung der Maße an.

Wird im Dialogfenster kein Symbol (Keins) gewählt, dann lassen sich mit den Funktionen auch vorhandene Symbole löschen.

Symbole löschen

3D Bemaßung + Text > Bearbeiten > Edit... > Symbole > Löschen

Mit diesen Funktionen lassen sich Symbole in Maßtexten wieder entfernen.

Wählen Sie zunächst, durch Aktivierung der entsprechenden Funktion, ob nur einzelne Maße, alle Maße einer Bemaßungsstruktur oder alle innerhalb eines Rechtecks liegenden Maße bearbeitet werden sollen.

HiCAD fordert dann - je nach gewählter Funktion - die Identifizierung der Maße, die Identifizierung der Struktur oder die Bestimmung des Rechtecks an.
