Bearbeitungsebene neu anlegen (3D)

3D Bearbeitungsebene

Funktion
	Ebene Neu, Fläche/Kante/Punkte erzeugt eine Bearbeitungsebene unter Verwendung beliebiger Punkte, Kanten, Flächen oder Bearbeitungsebenen
	Ebene Neu, 2 Kanten erzeugt eine Bearbeitungsebene unter Verwendung zweier Kanten
	Ebene Neu, Kante + Punkt erzeugt eine Bearbeitungsebene unter Verwendung einer Kante und eines Punktes. Die Kante bestimmt die X-Achse, der Punkt ist ein Punkt auf der Y-Achse.
	Ebene Neu, 3 Punkte definiert eine Bearbeitungsebene durch Bestimmung dreier Punkte. Der erste Punkt ist der lokale Nullpunkt, der zweite Punkt ein Punkt auf der X-Achse und der dritte Punkt ein Punkt auf der Y-Achse.
	Ebene Neu, senkrecht zu Kante erzeugt eine Bearbeitungsebene senkrecht zur angegebenen Kante
	Ebene Neu, Bildschirmebene legt die Bearbeitungsebene in die Bildschirmebene
	Ebene Neu, Bemaßungsebene legt die Bearbeitungsebene nach der Identifizierung des entsprechenden Maßes in die zugehörige Bemaßungsebene
	Ebene Neu, X-Y-Ebene (Welt-KS) legt die Bearbeitungsebene in die X-Y-Ebene des Weltkoordinatensystems
	Ebene Neu, X-Z-Ebene (Welt-KS) legt die Bearbeitungsebene in die X-Z-Ebene des Weltkoordinatensystems
	Ebene Neu, Y-Z-Ebene (Welt-KS) legt die Bearbeitungsebene in die Y-Z-Ebene des Weltkoordinatensystems

Ebene neu, Fläche/Kante/Punkte

3D Bearbeitungsebene > Ebene Neu, Fläche/Kante/Punkte

Zur Definition einer Bearbeitungsebene können Sie hier in beliebiger Reihenfolge Punkte, Kanten, Flächen und auch Bearbeitungsebenen Ihrer Konstruktion verwenden.

Identifizierung	Bedeutung
2 Kanten	Die 1. Kante bestimmt die X-Achse. Lokaler Nullpunkt ist der Kantenendpunkt, der der Cursorposition am nächsten liegt. Die 2. Kante bestimmt die Orientierung der Y-Achse. Die Abfrage nach der 2. Kante entfällt, wenn die 1. Kante ein Kreis, eine Ellipse oder ein Bogen ist.
3 Punkte	Der erste Punkt ist der lokale Nullpunkt, der zweite Punkt ein Punkt auf der X-Achse und der dritte Punkt ein Punkt auf der Y-Achse.
1 Punkt, 2 Kanten	Der Punkt ist der lokale Nullpunkt. Die erste Kante bestimmt die X-Achse, die zweite Kante die Y-Achse.
Punkt, Kante, Punkt	Der erste Punkt ist der lokale Nullpunkt. Die Kante bestimmt die X-Achse und der letzte Punkt ist ein Punkt auf der Y-Achse.
Kante, Punkt	Die Kante bestimmt die X-Achse, der Punkt ist ein Punkt auf der Y-Achse.
Deckfläche	Die Bearbeitungsebene wird in diese Fläche gelegt.
Kreisfläche	Die Bearbeitungsebene wird in diese Fläche gelegt. Nullpunkt ist das Zentrum des Kreises. Zur Bestimmung der X-Achse wird eine weitere Punkteingabe angefordert. Soll die X-Achse automatisch bestimmt werden , dann drücken Sie anstelle einer Punkteingabe die rechte Maustaste.

Mit den beiden folgenden Möglichkeiten, werden Bearbeitungsebenen erzeugt, die parallel zu einer bereits vorhandenen Bearbeitungsebene oder Deckfläche liegen. Dazu ist nach der Bestimmung eines Punktes oder der Identifizierung einer Kante die Identifizierung der Bearbeitungsebene oder Fläche erforderlich, zu der die neue Ebene parallel sein soll.

Kante, Ebene oder Fläche

Die Kante bestimmt die X-Achse. Lokaler Nullpunkt ist der Kantenendpunkt, der der Cursorposition am nächsten liegt.

Punkt, Bearbeitungsebene

Der Punkt ist der lokale Nullpunkt.

Hinweise:

Wenn Sie zuerst eine Kante identifizieren, dann ermittelt HiCAD aus dieser Kante und den anliegenden Flächen ein Default-Koordinatensystem. Mit der rechten Maustaste wird der Vorschlag übernommen.
Durch die Definition einer Bearbeitungsebene wird immer ein lokales Koordinatensystem definiert!

Ebene neu, 2 Kanten

3D Bearbeitungsebene > Ebene Neu, 2 Kanten

Hier wird die Bearbeitungsebene durch Identifizierung zweier Kanten definiert.

Die 1. Kante bestimmt die X-Achse. Lokaler Nullpunkt ist der Kantenendpunkt, der der Cursorposition am nächsten liegt.

Die 2. Kante bestimmt die Orientierung der Y-Achse.

Ebene neu, 3 Punkte

3D Bearbeitungsebene > Ebene Neu, 3 Punkte

Mit dieser Funktion definieren Sie eine Bearbeitungsebene durch Bestimmung dreier Punkte.

Der erste Punkt ist der lokale Nullpunkt.
Der zweite Punkt ist ein Punkt auf der X-Achse.
Der dritte Punkt ist ein Punkt auf der Y-Achse.

Ebene neu, senkrecht zu Kante

3D Bearbeitungsebene > Ebene Neu, senkrecht zu Kante

Mit dieser Funktion erzeugen Sie eine Bearbeitungsebene senkrecht zu einer Kante.

Identifizieren Sie die Kante.
Bestimmen Sie einen Punkt auf der X-Achse. Soll die Ausrichtung der X-Achse automatisch ermittelt werden, dann drücken Sie die rechte Maustaste. In diesem Fall wird die Bearbeitungsebene direkt erzeugt und Schritt 3 entfällt.
Legen Sie zur Bestimmung des Nullpunktes einen Punkt auf der Z-Achse fest. Wollen Sie als Nullpunkt den Endpunkt der identifizierten Kante verwenden, dann drücken Sie die rechte Maustaste.

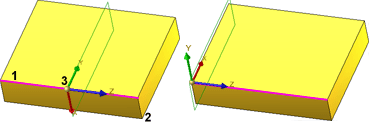

Links: (1) Identifizierte Kante, (2) Punkt auf der X-Achse, (3) Punkt für die Z-Achse
Rechts: automatische Ermittlung der X-Achse
