Referenziertes Teil transformieren (2D)

Verschieben

2D-Teil > Referenzieren > PullDown-Menü Extern > Verschieben

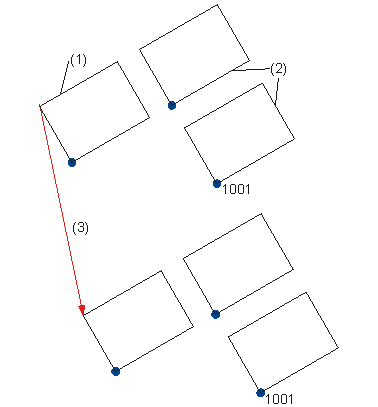

Durch Eingabe eines Verschiebungsvektors wird das aktive Teil und seine Gleichteile bewegt.

(1) aktives Teil

(2) Gleichteile

(3) Verschiebungsvektor

2D-Teil > Referenzieren > > PullDown-Menü Extern > Drehen um Passpunkt

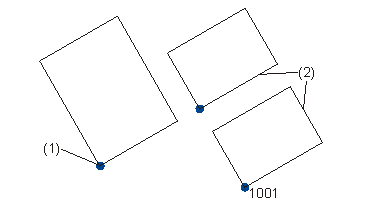

Nach der Eingabe des Drehwinkels wird nur das aktive Teil um den Passpunkt gedreht.

(1) Passpunkt des aktiven Teils
(2) Gleichteile

2D-Teil > Referenzieren > PullDown-Menü Extern > Skalieren um Passpunkt

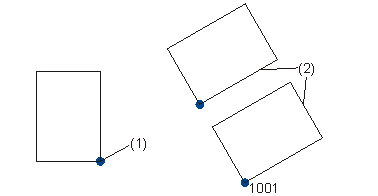

Durch Eingabe des Streckungsfaktors wird nur das aktive Teil skaliert. Das aktuelle Teil wird vom Passpunkt aus gestreckt.

(1) Passpunkt des aktiven Teils
(2) Gleichteile
