Punktraster (2D)

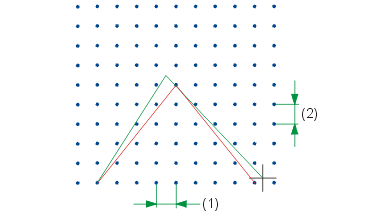

Bei eingeschaltetem Raster werden alle Punkte, die Sie mit der Punktoption RETURN erzeugen, auf Rasterpunkte bezogen. Der Cursor kann bei aktivem Punktraster auf dem Bildschirm beliebig bewegt werden, auch zwischen den Rasterpunkten. Er wird während der Punktangabe z.B. im Linienzugmodus auf die einzelnen Rasterpunkte positioniert.

Um das Punktraster auf dem Bildschirm sichtbar zu machen, stehen verschiedene Möglichkeiten zur Verfügung, die durch entsprechende Einträge in der Datei ALGPAR.DAT ausgewählt werden:

Soll das Punktraster nur andeutungsweise dargestellt werden, setzen Sie in der Datei ALGPAR.DAT den Parameter auf -1. Es wird nur ein Pixel pro Rasterpunkt auf dem Bildschirm aktiviert.

Hat der Parameter in der Datei ALGPAR.DAT den Wert 0, dann wird bei jedem dargestellten Rasterpunkt eine kreisförmige Signatur gezeichnet, deren Größe Sie in der Datei GRAPAR.DAT festlegen können.

Das Raster kann in Form von zueinander orthogonalen Rasterlinien auf dem Grafikschirm dargestellt werden. Dazu muss der entsprechende Parameter in der ALGPAR.DAT einen Wert zwischen 1 und 9 besitzen. Dieser Wert wird gleichzeitig als Strichart für die Rasterlinien verwendet. Diese Darstellungsart wird verwendet, wenn das Raster als Konstruktionshilfsmittel dienen soll.

Hinweise:

Die Änderungen in der ALGPAR.DAT werden erst nach einem HiCAD-Neustart übernommen.

Punktraster ein

2D Geometrie > Hilfen > PullDown-Menü Raster > Punktraster ein

Mit dieser Funktion definieren und aktivieren Sie ein Punktraster. Alle Punkte, deren Koordinaten durch Umrechnung der Cursorstellung gewonnen werden, werden bei eingeschaltetem Raster auf den nächstgelegenen Rasterpunkt gerundet. Geben Sie für das Punktraster den Abstand in X- und Y-Richtung an. Die Standardeinstellung in HiCAD beträgt 10 mm.

Punktraster aus

2D Geometrie > Hilfen > PullDown-Menü > Punktraster aus

Mit dieser Funktion deaktivieren Sie ein definiertes Punktraster. Alle Punkte werden entsprechend der verwendeten Punktoptionen dargestellt.
