2D Bemaßung + Text > Oberfläche/Toleranzen > PullDown-Menü Zeichen
Wenn Sie bereits vorhandene Oberflächenzeichen ändern wollen, dann aktivieren Sie das PullDown-Menü, indem Sie entweder
aktivieren.
|
Funktionen |
Beschreibung |
|
|---|---|---|
|
|
Editieren |
Dieser Funktion ändert die Darstellung vorhandener Oberflächenzeichen. Dazu wird das Fenster Oberflächenangaben angezeigt. |
|
|
Verschieben |
Mit dieser Funktion kann das identifizierte Oberflächenzeichen frei auf der Zeichenfläche verschoben werden. |
|
|
Ausrichtung ändern |

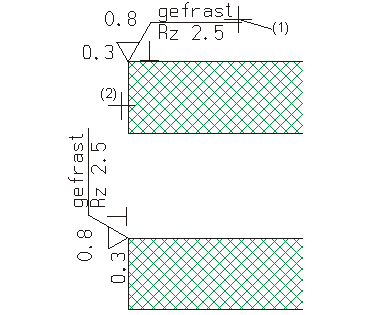

Die Ausrichtung wird durch das Identifizieren des Oberflächenzeichens und einer Bezugslinie geändert.
(1) Aktivieren des Oberflächenzeichens |
|
|
Löschen |
Nach der Identifizierung wird das Oberflächenzeichen sofort gelöscht. |
|
|
Einstellung |
Diese Funktion ändert die Voreinstellung für Font, Farbe, Höhe und Zeilenabstand von neuen Oberflächenzeichen. |
Verwandte Themen
Oberflächenzeichen (2D) • Bemaßung (2D)
