Symmetrische Bemaßung (2D)

2D Bemaßung + Text > Tools > Bemaßungstools > Symmetrische Bemaßung

Durch das Auswählen einer Symmetrielinie wird die zu bemaßende Strecke nur durch einen Punkt identifiziert. Die Symmetrielinie muss im rechten Winkel zur Strecke liegen.

1. Identifizieren Sie die Symmetrielinie, dann den Anfangspunkt einer Strecke.
2. Geben Sie den Punkt für die Maßzahl an.

Sie können nun den Anfangspunkt einer weiteren Strecke wählen oder die Funktion mit der rechten Maustaste beenden.

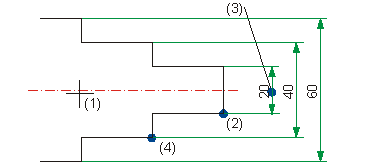

(1) Symmetrielinie
(2) Anfangspunkt der Maßstrecke
(3) Punkt für Maßzahl
(4) Folgepunkt
