2D-Bemaßung + Text > Bearbeiten > PullDown-Menü Extras > Durchmesser 2 Punkte

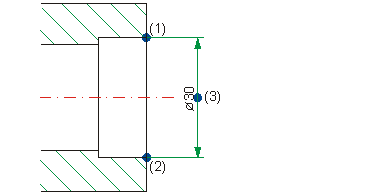

Mit dieser Funktion können Sie Wellen in der Seitenansicht mit einem Durchmesserzeichen versehen. Das Durchmesserzeichen wird vor das Maß gesetzt. Geben Sie zwei Punkte für die Durchmesserbemaßung an und bestimmen Sie einen Punkt für die Lage der Maßzahl.
(1) Anfangspunkt des Maßes
(3) Endpunkt des Maßes
(2) Position für die Maßzahl
2D-Bemaßung + Text > Bearbeiten > PullDown-Menü Extras > Gewinde 2 Punkte

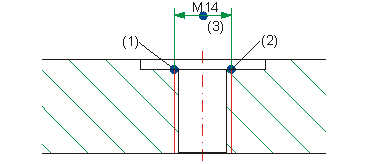

Mit dieser Funktion können Sie Gewinde in der Seitenansicht bemaßen. Das Zeichen für ein metrisches Gewinde M wird automatisch vor das Maß gesetzt. Geben Sie die Gewindeabmeßungen an, und bestimmen Sie einen Punkt für die Lage der Maßlinie.
(1) Anfangspunkt des Maßes
(3) Endpunkt des Maßes
(2) Position für die Maßzahl
