Bemaßungsvariante (2D)

2D-Bemaßung + Text > Bearbeiten > Bemaßungsvariante

Der Bereich Bearbeiten in der Multifunktionsleiste 2D-Bemaßung + Text beinhaltet unter Bemaßungsvariante, die Änderungsfunktionen der Bemaßungsstruktur.

Funktionen		Beschreibung
	Bemaßungsvariante	Hiermit werden Maßzusatztexte definiert und geändert.
PullDown-Menü Bemaßungsvariante
	Maße in neues Teil, einzeln Maße in neues Teil, Struktur Maße in neues Teil, im Rechteck Maße in neues Teil, innerhalb Kontur Maße in neues Teil, Alle	Diese Funktion ordnet die ausgewählte Bemaßung einem anderen Teil zu. Dabei müssen die Maße nicht dem selben Teil angehören. Wählen Sie zuerst die Identifizierungsart für die Bemaßung und dann das neue Teil aus. Identifizieren Sie nun die Maße. Beenden Sie mit der rechten Maustaste die Identifizierung. Die Maße werden dann verschoben. Sie können das neue Teil auch im ICN aktivieren.

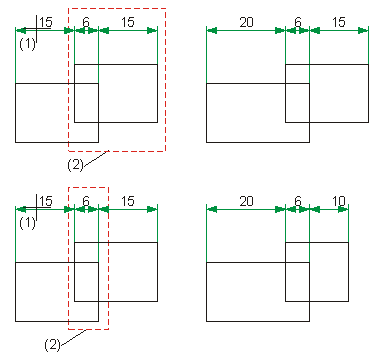

	Fußpunktdifferenz ändern, einzeln Fußpunktdifferenz ändern, im Rechteck Fußpunktdifferenz ändern, innerhalb Kontur Fußpunktdifferenz ändern, Teil Fußpunktdifferenz ändern, Alle	Mit dieser Funktion kann die Differenz zwischen dem tatsächlichen Fußpunkt und dem identifizierten Referenzpunkt nachträglich korrigiert werden. Diese Einstellung ist für Maße, die mit der Funktion Maß mit abgebrochener Maßlinie erstellt werden, bindend. Die Differenz wird bei den abgebrochenen Maßen hinzugezogen. Treffen Sie eine Auswahl, wie Sie das Maß identifizieren möchten und geben Sie dann die Fußpunktdifferenz in Bemaßungsrichtung an. Identifizieren Sie z.B. die Maßzahl einzeln. Bestimmen Sie den dritten Punkt, um die Maßzahl zu platzieren.
