Maßhilfslinie unterbrechen (2D)

2D Bemaßung + Text > Bearbeiten > PullDown-Menü Maßlinie > Maßhilfslinie unterbrechen

Mit dieser Funktion können Sie sich kreuzende Maßhilfslinien unterbrechen.

1. Identifizieren Sie das Maß durch die Maßzahl.
2. Identifizieren Sie die Maßhilfslinie an der zu unterbrechenden Stelle.

Die Unterbrechung wird vom identifizierten Punkt in beide Richtungen gleichmäßig abgetragen. Die Breite der Unterbrechung kann in der Datei BEMPAR.DAT oder unter Einstellungen geändert werden.

Es können mehrere Unterbrechungen an beiden Maßlinien hintereinander vorgenommen werden.

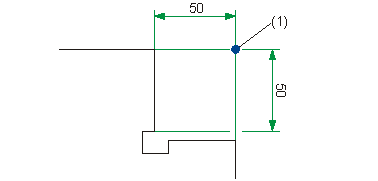

(1) Identifizierung der Maßhilfslinie
