Winkelbemaßung, Einzelmaß auf X- oder Y-Achse (2D)

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Einzelmaß auf X-Achse, über Linien

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Einzelmaß auf Y-Achse, über Linien

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Einzelmaß auf X-Achse, über Punkte

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Einzelmaß auf Y-Achse, über Punkte

Das Identifizieren einer Strecke und eines Punktes bestimmt die Lage des Maßbogens, horizontal zur X-Achse oder vertikal zur Y-Achse.

1. Identifizieren Sie den Schenkel des Winkels.
2. Identifizieren Sie den Punkt für den Maßbogen.

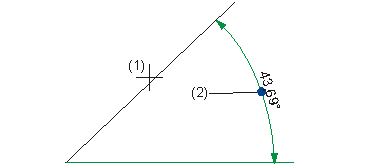

Winkelmaß auf X-Achse
(1) Schenkel
(2) Punkt für Maßbogen

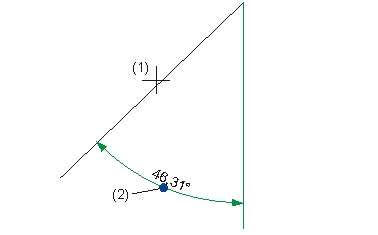

Winkelmaß auf Y-Achse
(1) Schenkel
(2) Punkt für Maßbogen
