Winkelbemaßung, Kettenmaß (2D)

2D-Bemaßung + Text > Winkel > Kettenmaß über Linien

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Kettenmaß über Punkte

Mit dieser Funktion wird die Bemaßung für mehrere Winkel mit gleichem Scheitelpunkt entsprechend der ersten Bemaßung automatisch für alle weiteren Winkel erzeugt.

1. Identifizieren Sie die zwei Schenkel eines Winkels.
2. Legen Sie den Punkt für den Maßbogen fest.
3. Legen Sie die Folgewinkel fest.

Gemeinsame Maßhilfslinien von zwei aufeinanderfolgenden Winkeln werden nur einmal gezeichnet.

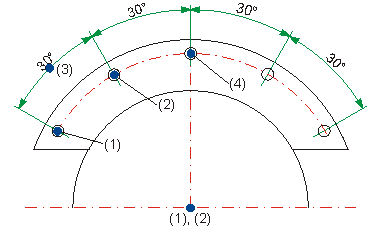

(1) erster Schenkel identifiziert über Punkte
(2) zweiter Schenkel identifiziert über Punkte
(3) Maßbogen
(4) Folgepunkt
