Winkelbemaßung, Einzelmaß (2D)

2D-Bemaßung + Text > Winkel > Winkelmaß über Linien, Einzelmaß

2D-Bemaßung + Text > Winkel > PullDown-Menü Einzelmaß > Einzelmaß über Punkte

Mit dieser Funktion können Sie ein Einzelmaß für einen Winkel erzeugen.

1. Je nach Identifizierungsart (über Punkte oder Linien), wählen Sie zwei Schenkel oder vier Punkte (für die beiden Schenkel) aus.
2. Durch Eingabe eines weiteren Punktes wird die Richtung der Bemaßung festgelegt.

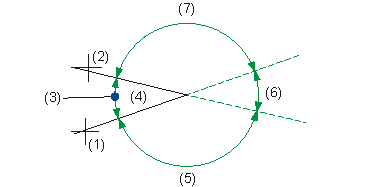

(1) erster Schenkel
(2) zweiter Schenkel
(3) Richtung der Bemaßung

Bei Winkel < 180° besteht die Möglichkeit, den durch die beiden Schenkel gebildeten Winkel (4) zu bemaßen, sowie den zugehörigen Scheitelwinkel (6) und die beiden Nebenwinkel (5) und (7).
