Bogenbemaßung (2D)

2D-Bemaßung + Text > Bogen

Bei der Bogenbemaßung wird nicht der Zentriwinkel des Kreisbogens, sondern die zugehörige Bogenlänge angegeben.

Unter den Identifizierungsarten des Bogens,

über den Bogen,
über den Bogen und 2 Punkte (Bogen-P-P) oder
über den Mittelpunkt des Bogens und 2 weitere Punkte (P-P-Zentrum),

stehen Ihnen immer die Funktionen Einzel-, Ketten- oder Stufenmaß zur Verfügung.

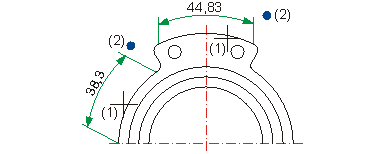

Die Maßhilfslinien liegen parallel zur gedachten Winkelhalbierenden des Kreissektors. Sie beginnen an den Bogenendpunkten. Die Maßlinie ist konzentrisch zum Bogen ausgebildet.

(1) Bogen
(2) Lage der Maßzahl

Funktionen	Beschreibung
	Einzelmaß über Bogen Einzelmaß, Bogen-P-PEinzelmaß, P-P-Zentrum	Das Einzelmaß wird durch die Identifizierung des Bogens und einen Punkt für die Maßzahl festgelegt.
	Kettenmaß über Bogen Kettenmaß, Bogen-P-P Kettenmaß, P-P-Zentrum	Beim Kettenmaß wird die Bemaßung für mehrere Punktabstände oder Winkel in Höhe der ersten Bemaßung erzeugt. (1) Bogen (2) Punkt für Maßzahl (3) Folgepunkt
	Stufenmaß über Bogen Stufenmaß, Bogen-P-P Stufenmaß, P-P-Zentrum	Bei der Stufenbemaßung werden alle Bemaßungseinheiten von einem gemeinsamen Anfangspunkt aus erstellt.
