Der Katalogeditor bietet die Möglichkeit, Einträgen eines Normteil- oder Profilkataloges Teilstämme des PDM-Systems HELiOS zuzuordnen.
Existiert eine solche Zuordnung, dann wird beim Einbau des entsprechenden Normteils in HiCAD dem Normteil in der CAD-Teilstruktur automatisch der zugehörige HELiOS-Teilestamm zugeordnet.

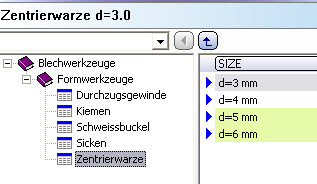

Im Katalogeditor sind alle Einträge, die eine Zuordnung zu einem HELiOS-Teilestamm haben, farbig markiert - im abgebildeten Beispiel sind dies die Zeilen 3 und 4.
Auch beim Einbau der entsprechenden Normteile in HiCAD, sind diese im Auswahlfenster farbig (gelbgrün) markiert.
